Nan sistèm kontinyèlman wotasyon, câbles fib òdinè tòde, fatig ak evantyèlman echwe. Nan pwojè yo nou te sipòte kòm yon manifakti bag glise, sa a se raman yon pwoblèm Connector. Anjeneral li se yon pwoblèm nan nivo sistèm -: chemen optik la te trete kòm yon apre panse akote liy pouvwa ak kontwòl, epi sèlman revele tèt li yon fwa machin nan te wotasyon ak vitès nan jaden an.
A fibre optique rotary jwenti, yo rele tou yonFORJoswafib optik glise bag, rezoud sa a pa pèmèt siyal optik travèse yon koòdone wotasyon san yo pa trese fib la. Nan pifò machin modèn, FORJ a pa achte kòm yon pati otonòm. Li entegre ak yonbag glise elektriknan yon sèl asanble ibrid ki pote pouvwa, siyal vòltaj ki ba-, Ethernet, fieldbus ak done optik atravè yon sèl aks rotary.
Gid sa a ekri nan pèspektiv yon ekip jeni aplikasyon ki presize ak teste asanble sa yo pou kliyan endistriyèl, maren, defans ak medikal. Li kouvri kisa yon FORJ ye, ki jan li fonksyone, lè yon solisyon ibrid se bon chwa a, espesifikasyon yo ki aktyèlman enpòtan, ak enfòmasyon ou bezwen prepare anvan kontakte yon founisè.
Ki sa ki se yon Fib Optique Rotary Joint?
Yon jwenti rotary fib optik se yon aparèy optik pasif ki pèmèt limyè pase ant bò estasyonè ak wotasyon yon machin san yo pa kraze chemen optik la. Li jwe menm wòl pou siyal optik ke yon bag glise konvansyonèl jwe pou siyal elektrik.
Ou pral wè menm teknoloji ki dekri nan fichye done ak RFQ yo anba plizyè non:
- Fib optik jwenti rotary (FORJ)
- Fib optik glise bag
- Bag glise optik
- Optik jwenti rotary
- Fib optik Rotary Connector
Tèm sa yo jeneralman dekri menm fonksyon an. Nonmen an anjeneral reflete endistri a ak founisè a olye ke yon diferans teknik.
Ki jan yon fib optik Rotary jwenti travay
Anndan yon FORJ, fib la wotasyon ak fib estasyonè a pa janm fizikman tòde youn kont lòt. Olye de sa, siyal optik la transfere atravè yon chemen optik ki byen aliye ant de eleman kolimatè, sipòte pa BEARINGS, yon lojman wotasyon ak yon lojman estasyonè. Konsepsyon sèl-chanèl anjeneral itilize yon pè kolimatè sou aks wotasyon an. Desen milti-chanèl ajoute prism, prism pijon, miwa, oswa multiplexeur rotary pou plizyè chanèl optik ka pataje oswa travèse menm koòdone wotasyon an.
Paske transmisyon optik depann sou aliyman nivo micron-, bon jan kalite mekanik nan BEARINGS yo ak estabilite dimansyon nan lojman an pwoblèm otan ke optik yo tèt yo. Nan gwo -vitès oswa vibrasyon- aplikasyon ki gen tandans, mòd echèk dominan an se pa pèt katastwofik nan siyal men enstab.varyasyon pèt ensèsyon: pati a pase yon tès estatik sou ban an, Lè sa a, flote nan jaden an yon fwa li kòmanse wotasyon anba chaj.

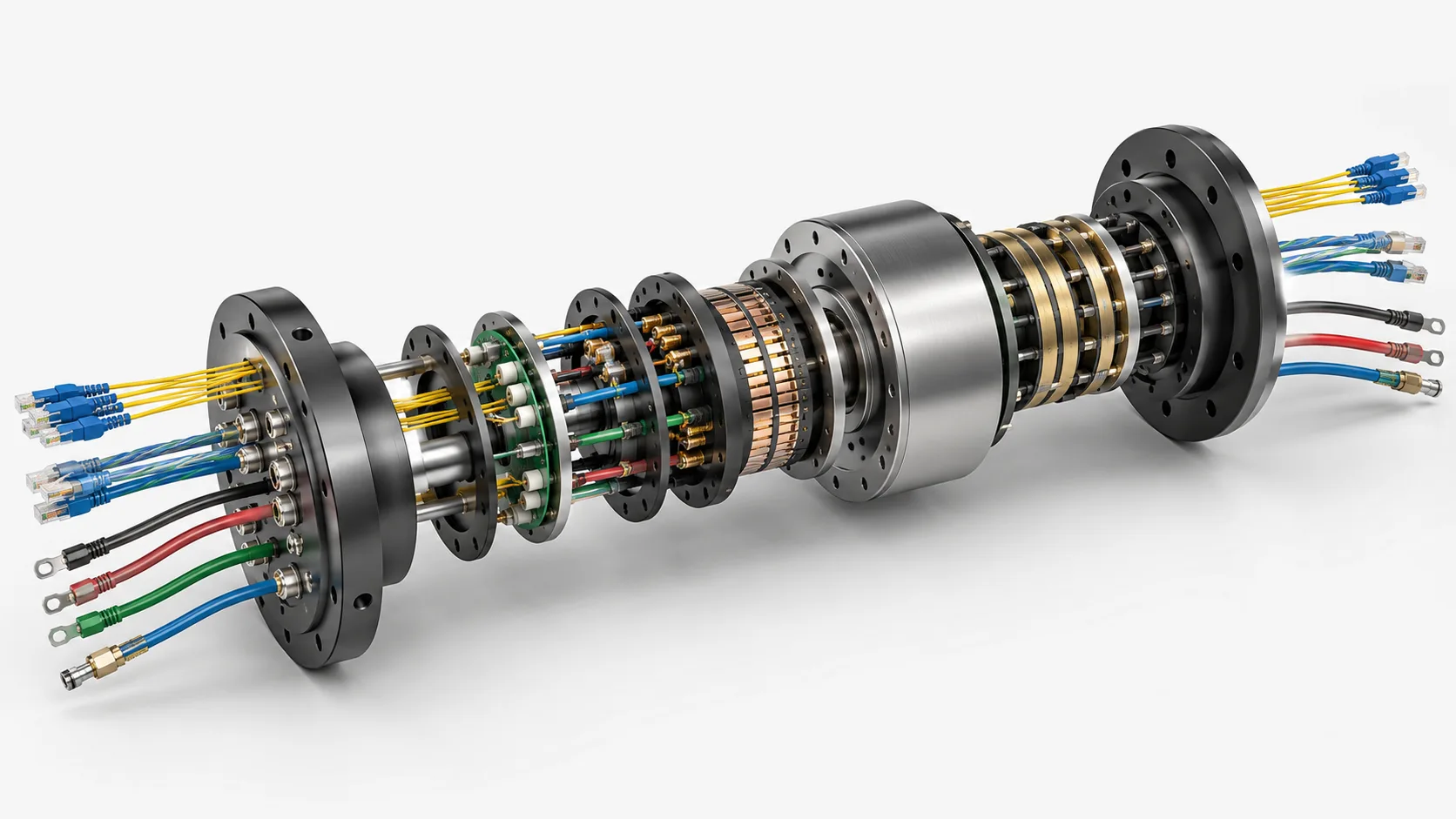

Hybrid Fibre optik glise bag: pouvwa, siyal ak done optik nan yon sèl asanble
Yon FORJ pou kont li sèlman transmèt siyal optik. Li pa pote pouvwa elektrik, aktyèl kondwi motè, siyal enkode oswa liy pneumatik. Nan machin reyèl, sa yo prèske toujou oblije travèse menm aks wotasyon an.
Se poutèt sa pi fò nan demann FORJ nou resevwa yo pa pou yon FORJ toutouni. Yo se pou yonbag glise ibridki entegre chanèl optik la ak yon bag glise elektrik, epi pafwa ak yon liy pneumatik oswa idwolik, andedan yon anvlòp mekanik.
Yon bag glise fib optik ibrid anjeneral konbine kèk nan bagay sa yo nan yon sèl asanble rotary:
- Youn oswa plizyè chanèl optik (sèl-mòd oswa miltimòd)
- Gwo -sikwi pouvwa aktyèl pou motè oswa aparèy chofaj
- Ba -kontwòl vòltaj ak siyal detèktè
- Gigabit Ethernetoswa sikui fieldbus (CAN, EtherCAT, PROFINET)
- RF oswa kowaksyal chanèl
- Pneumatic oswa idwolik pasaj nan kèk desen
Lè yon bag glise ibrid fè sans
Yon konsepsyon ibrid se nòmalman bon repons lè omwen youn nan bagay sa yo se vre:
- Estrikti wotasyon an gen anvlòp strik, pwa oswa balans kontrent, ak yon dezyèm aparèy rotary pa ka anpile sou arbr la.
- Lyen done a dwe iminize kont entèferans elektwomayetik soti nan motè ki tou pre, VFD oswa transmetè rada.
- Pousantaj done a depase sa yon kontak bag glise kòb kwiv mete ka delivre seryezman sou lavi a nan sistèm nan.
- Pouvwa, kontwòl mouvman ak done detèktè gwo-lajè bande tout bezwen travèse menm aks la.
- Aplikasyon an se koutim ase pou yon FORJ ki nan -etajè a- ak yon bag glise separe pa ta aliman mekanikman.
Nan yon gimbal siveyans, pou egzanp, yon asanble ibrid tipik ta ka konbine yon kanal optik pou gwo -rezolisyon videyo kamera a, yon liy Gigabit Ethernet pou kontwòl, plizyè anpè pouvwa pou motè pan/tilt ak aparèy chofaj, ak yon ti ponyen sikui siyal vòltaj ba-, tout andedan yon lojman ki gen mwens pase 60 mm an dyamèt. Espesifye chanèl sa yo separeman ak boulon yo ansanm anjeneral koute plis espas ak plis lajan pase yon sèl konsepsyon entegre.
Fibre Optique Rotary Joint vs elektrik glise bag
Tou de aparèy rezoud pwoblèm transmisyon rotary, men yo pa ka ranplase.
| Faktè | Fibre Optique Rotary Joint | Elektrik glise bag |
|---|---|---|
| Prensipal siyal | Done optik | Pouvwa ak siyal elektrik |
| Pi bon pou | Done gwo-lajè bande, EMI-lyen sansib, kouri fib long | Transfè pouvwa, kontwòl vòltaj ba -, siyal detèktè |
| Metòd kontak | Chemen optik san kontak | Bwòs-sou-bag oswa kontak bwòs fib |
| EMI sansiblite | Trè ba | Tou depan de pwoteksyon ak kalite siyal |
| Transmèt pouvwa? | Non | Wi |
| Paramèt kle | Kalite fib, longèdonn, konte chanèl, pèt ensèsyon, pèt retounen | Kouran, vòltaj, materyèl kontak, konte sikwi |
| Konbinezon komen | Entegre nan yon bag glise ibrid | Entegre ak FORJ, RF oswa modil pneumatic |
Si sistèm lan sèlman bezwen pouvwa ak siyal kontwòl estanda, yon bag glise elektrik konvansyonèl ase. Moman ou bezwen pouse videyo HD/4K ki pa konprese, Gigabit Ethernet soutni, oswa nenpòt ki gwo-capteur optik gwo lajè atravè yon aks wotasyon, yon FORJ oswa asanble ibrid vin chwa ki pi serye alontèm-.
Espesifikasyon kle ki aktyèlman enpòtan
Chwazi yon FORJ se pa sèlman yon kesyon de dyamèt ekstèn ak pri. Kondisyon optik, mekanik ak anviwònman an dwe revize ansanm, paske echanj -ki genyen ant yo lakòz pifò echèk nan jaden yo.
Yon sèl-chanèl kont plizyè-chanèl
Yon sèl-chanèl FORJ transmèt yon sèl chanèl optik. Li pi piti, pi senp, epi jeneralman gen pi ba pèt ensèsyon an ak pi bon -estabilite alontèm. Yon FORJ milti-chanèl transmèt plizyè chanèl optik atravè menm koòdone wotasyon an, lè l sèvi avèk prism, prism pijon oswa multiplexeur selon konsepsyon an.
FORJ milti-chanèl rezoud yon pwoblèm reyèl men yo ajoute konpleksite, sansiblite aliyman ak pri. Anvan ou angaje nan yon konsepsyon 4- oswa 8-chanèl, li vo mande si done yo ta ka multiplexed sou youn oswa de fib nan nivo transceiver pito. Multiplexage divizyon longèdonn oswa transceivers ki pi wo souvan diminye kantite chanèl obligatwa a epi rezilta nan yon pi piti, pi serye jwenti rotary.
Single-Mod vs. Multimode Fibre
Kalite fib la gen matche ak rès la nan sistèm optik la. Single -fib mòd (tipikman OS2, ki aliyen akITU-T G.652rekòmandasyon) yo itilize pou lyen long-distans, gwo-lajè bande ak telecom-, souvan nan 1310 nm oswa 1550 nm. Multimode fib (OM3/OM4/OM5) se pi komen nan lyen done kout nan 850 nm epi li jeneralman pi bon mache pou mete fen.
Pou yon FORJ, chwa a anjeneral swiv soti nan transceivers yo ak bidjè a optik nan sistèm nan. Melanje kalite fib atravè koòdone rotary a se yon kòz souvan pèt san rezon, kidonk toujou konfime kalite fib, longèdonn opere ak kalite konektè sou tou de bò anvan kòmann.
Pèt Ensèsyon, Pèt Retounen ak Estabilite Siyal
Pèfòmans optik se kote ki pi fò-FOJ ki koute chè yo pa bay bon rezilta. Nimewo yo vo gade:
- Pèt ensèsyon- tipik bon sèl-mòd FORJ: anba apeprè 1.5 dB. Fè atansyon ak pati yo site sèlman nan valè "tipik" san yon maksimòm.
- Varyasyon pèt ensèsyon pandan wotasyon- sa a souvan pi enpòtan pase pèt ensèsyon estatik la. Chèche varyasyon anba 0.5 dB atravè yon revolisyon konplè, ki mezire nan vitès nominal, pa nan kanpe.
- Retounen pèt- pou sistèm sèl-mòd, 50 dB oswa pi bon anjeneral espere. Pèt retou ki ba ka destabilize transmetè lazè ak koripsyon lyen an.
- Depandans longèdonn- konfime pèfòmans nan longèdonn fonksyònman aktyèl ou a, pa sèlman nan yon sèl longèdonn referans.
- Crosstalk- ki enpòtan pou konsepsyon milti-chanèl sèlman.
Mande founisè a pou yon rapò tès ki montre pèt ensèsyon dinamik mezire pandan jwenti a ap wotasyon. Yon pati ki sanble akseptab sou yon tès ban estatik ka flote plizyè dB yon fwa li ap vire anba chaj.
Vitès wotasyon, koupl ak anvlòp mekanik
FORJ a dwe fizikman anfòm ak siviv nan machin nan. Konfime vitès kontinyèl rated, vitès pik, koupl kòmanse, kapasite chaj axial ak radial, ak lavi sèvis pote. Yon FORJ yon sèl-chanèl kontra enfòmèl ant ka jwenn plizyè milye RPM, alòske yon konsepsyon milti-sele pou itilizasyon maren yo pral anjeneral limite a kèk santèn RPM an echanj pou pwoteksyon anviwònman an.
Evalyasyon IP, Tanperati ak Anviwònman
Kondisyon sele yo kondwi pa kote asanble a opere, pa pa fason li sanble sou yon modèl CAD. Pedestal rada deyò,Sistèm ROV, wench lanmè akvan turbinenacelles yo chak gen diferan pwofil ekspoze pou dlo, espre sèl, pousyè ak kondansasyon.
Pou evalyasyon pwoteksyon, al gade nan estanda IEC 60529, ki fondasyon anSistèm evalyasyon IPitilize atravè endistri a. Kòm yon règ nan gwo pous: IP54 se amann pou pwòp anviwònman endistriyèl andedan kay la, IP65 / IP66 pou ekspoze deyò oswa lave, ak IP67 / IP68 pou imèsyon pwolonje. Mande IP68 nan yon chanm pwòp sèlman ajoute pri; mande pou IP54 sou yon pil lanmè ap echwe nan premye tanpèt la.
Konektè, pigtails ak aliye
Ti detay entegrasyon yo responsab pou yon pati etone nan reta pwojè yo. Anvan kòmande, konfime:
- Kalite konektè sou chak bò: FC/APC, FC/UPC, SC, ST, LC, SMA oswa koutim
- Longè pigtail ak jakèt kab ki nesesè pou anviwònman ou
- Direksyon sòti kab - dwat oswa ang dwat-
- Pliye limit reyon sou liy kab la
- Modèl bride, aliye file oswa anfòm arbr
- Kit FORJ a dwe entegre ak yon bag glise ki egziste deja oswa bati nan yon nouvo asanble
Seleksyon FORJ rapid
Tablo ki anba la a se vèsyon kout nou itilize anndan an lè nou chèche nouvo demann.
| Sitiyasyon w | Direksyon Rekòmande |
|---|---|
| Done optik sèlman, pa gen pouvwa atravè aks la | Otonòm FORJ |
| Done optik + pouvwa, kontwòl motè oswa Ethernet atravè menm aks la | Bag glise ibrid ak FORJ entegre |
| Lyen long-, gwo lajè, longèdonn telecom | Single-mòd FORJ (OS2, 1310/1550 nm) |
| Kout lyen done, pi ba pri, transceivers 850 nm | Multimode FORJ (OM3/OM4) |
| Plizyè chemen optik nesesè | Multi-canal FORJ - oswa evalye WDM/multiplexing an premye |
| Deyò, maren, lanmè, lave | Sele FORJ, tipikman IP66 oswa pi wo |
| Wotasyon kontinyèl gwo -vitès (gimbals, rada) | Konpak yon sèl-chanèl FORJ ak varyasyon pèt ensèsyon ki ba |
| Anvlòp strik, pwa oswa limit balans | Asanble ibrid koutim |
Seleksyon FORJ
Sèvi ak lis verifikasyon sa a lè w ap prepare yon RFQ. Chak ranje kat yon kondisyon pou yon kesyon konkrè pou mande founisè a.
| Egzijans | Kisa pou Konfime | Poukisa li enpòtan |
|---|---|---|
| Kalite fib | Single-mòd oswa multimode, OS2 / OM3 / OM4 / OM5 | Mismatched fib lakòz pèt depase ak limit Pleasant |
| Longèdonn | 850 / 1310 / 1550 nm oswa transceiver espesifik ou a | Pèfòmans depann de longèdonn- |
| Chanèl konte | Kantite chanèl optik endepandan ki nesesè | Kondwi konpleksite, gwosè ak pri |
| Pèt ensèsyon | Valè maksimòm, pa tipik | Defini bidjè lyen an |
| Varyasyon pèt ensèsyon | Teste pandan wotasyon nan vitès rated | Pèt estatik pou kont li kache pèfòmans reyèl-monn nan |
| Retounen pèt | Minimòm dB, espesyalman pou yon sèl-mòd | Pèt retou ki ba ka destabilize sous lazè |
| Vitès wotasyon | RPM kontinyèl ak pik | Kondwi seleksyon kote yo pote ak sele |
| Evalyasyon IP | Kòd IP espesifik, pa "enpèmeyab" | Estanda sele se verifye, tèm maketing yo pa |
| Ranje tanperati | Ekstrèm operasyon ak depo | Afekte lubrifyan, sele ak seleksyon adezif |
| Kalite Connector | FC/APC, FC/UPC, SC, LC, ST, SMA | Detèmine konpatibilite kwazman |
| Montaj | Bride, arbr, nan-foraj oswa koutim | Deside si pati a adapte nan tout |
| Lòt chanèl | Pouvwa, kontwòl, Ethernet, RF, pneumatik | Lonje dwèt sou yon asanble hybrid |
Kijan pou w chwazi bon FORJ
Sa a se pwosesis la enjenyè aplikasyon nou yo itilize lè kad yon nouvo pwojè FORJ ak yon kliyan.
Map egzijans transmisyon konplè a
Lis chak siyal ki gen pou travèse aks wotasyon an: chanèl optik, sikwi pouvwa, siyal kontwòl, Ethernet, fieldbus, RF, pneumatik oswa idwolik liy. Si nenpòt bagay ki depase done optik pi bon kalite se sou lis la, w ap chèche nan yon asanble ibrid, pa yon FORJ otonòm.
Fèmen sistèm optik la
Espesifye kalite fib, longèdonn, kalite konektè, kantite chanèl optik, pèt maksimòm ensèsyon, pèt retounen ak varyasyon pèt ensèsyon akseptab. Si ou pa sèten si ou reyèlman bezwen plizyè chanèl optik, mande si multiplexage oswa yon transceiver ki pi wo -kapab diminye kondisyon an nan youn oswa de chanèl. Desizyon sèl sa a souvan sove pi plis pri ak konpleksite.
Konfime anvlòp mekanik la
Voye yon desen debaz oswa omwen yon anvlòp: dyamèt ekstèn, longè, gwosè twou, koòdone aliye, direksyon sòti kab, vitès wotasyon ak nenpòt limit koupl. Yon FORJ ak optik pafè pa itil si li pa anfòm sou arbr a.
Koresponn ak anviwònman an ak yon kòd IP reyèl
Endike egzakteman ki kote asanble a pral fonksyone: andedan kay la, deyò, maren, downhole, vakyòm, gwo imidite, espre sèl, pousyè, ekspoze chimik. Konvèti sa a nan yon kòd IP ak yon seri tanperati opere. Evite itilize tèm vag tankou "enpèmeyab" oswa "rezistan" - yo koute anplis epi verifye anyen.
Defini tès la ak dokiman ou bezwen
Pou sistèm enpòtan yo (imaj medikal, ayewospasyal, defans, lanmè), mande dokiman an avan olye ke apre livrezon:
- Rapò tès optik nan longèdonn opere
- Done pèt ensèsyon dinamik pandan wotasyon
- Retounen mezi pèt
- Desen mekanik ak pinout fib
- Deklarasyon materyèl ak tretman sifas yo
- Pwosedi enstalasyon ak antretyen rekòmande
Defini sa yo nan etap sitasyon an anpeche pi fò nan diskisyon yo ki otreman parèt nan tès akseptasyon yo.
Senaryo reyèl -Aplikasyon Mondyal la
Siveyans ak Gimbals vize
Yon gimbal tipik EO / IR bezwen videyo dekonprese soti nan detèktè monte sou tèt la wotasyon tounen nan baz la. Kontak kwiv lite ak pousantaj done yo, EMI soti nan motè pan/tilt koripsyon siyal la, ak anvlòp la disponib piti. Yon FORJ ibrid ki konbine yon kanal optik pou videyo, Gigabit Ethernet pou kontwòl ak 24 VDC pouvwa motè se solisyon an estanda.
Machin ki opere adistans (ROV)
Sistèm anba lanmè yo bezwen asanble sele ki siviv dlo sale, sikilasyon presyon ak wotasyon kontinyèl ba-vitès sou treuil oswa jwenti manipulateur. Pèt ensèsyon ak evalyasyon IP domine spesifikasyon la, pandan y ap vitès wotasyon an tèt raman faktè limite.
Turbin van ak pedestal rada
Pou sistèm nacelle ak pedestal antèn rada, asanble a anjeneral kouri nan ba RPM, men li dwe opere pou plizyè ane ak antretyen minim. Estabilite pèt ensèsyon sou dè milye èdtan, BEARINGS sele ak boîtier IP66 pwouve yo pi enpòtan pase pik pèfòmans optik.
Sistèm Imaging Medikal
Sistèm CT ak OCT konbine gwo pousantaj done ak kondisyon fyab trè strik. FORJ isit la se nòmalman yon eleman nan yon asanble rotary ibrid byen entegre, ki kalifye ansanm ak rès machin nan olye ke espesifye nan izolasyon.
FAQ
K: Ki sa ki FORJ vle di?
A: FORJ la vle di Fibre Optique Rotary Joint, yon aparèy ki pèmèt siyal optik yo pase ant estasyonè ak wotasyon bò yon machin san yo pa trese fib la.
K: Èske yon fib optik Rotary jwenti menm jan ak yon bag glise?
A: Pa egzakteman. Yon FORJ fè pou siyal optik sa yon bag glise fè pou siyal elektrik. Nan pifò sistèm modèn, de yo konbine nan yon asanble rotary ibrid.
K: Èske yon fib optik Rotary Joint transmèt pouvwa?
A: Non. Yon FORJ sèlman transmèt siyal optik. Si ou bezwen tou pouvwa, siyal kontwòl oswa Ethernet sou menm aks la, ou bezwen yon bag glise ibrid ki entegre yon FORJ ak yon bag glise elektrik.
K: Kilè mwen ta dwe itilize yon FORJ olye de yon bag elektrik?
A: Chak fwa lyen an dwe pote done gwo-lajè, li dwe iminize kont EMI, oswa li dwe vwayaje yon distans ki long atravè fib optik. Kontak elektrik yo ka pote done, men nan milti-to gigabit ak nan anviwònman ki fè bwi, transmisyon optik prèske toujou pi serye.
K: Ki diferans ki genyen ant yon sèl-mòd ak multimode FORJ?
A: Yon sèl -mòd FORJ matche ak yon sèl -fib mòd epi li anjeneral yo itilize pou lyen gwo-bandwidth oswa long-distans nan 1310 oswa 1550 nm. Yon FORJ multimode matche ak fib multimode (OM3/OM4) epi li pi komen nan lyen done ki pi kout 850 nm.
K: Ki pèt ensèsyon mwen ta dwe atann de yon bon FORJ?
A: Pou yon sèl-chanèl sèl-mòd FORJ, pèt ensèsyon anba apeprè 1.5 dB ak varyasyon pèt ensèsyon anba 0.5 dB pandan wotasyon se sib rezonab. Konsepsyon milti-anviwònman ak-piman bouk ap gen pi gwo valè. Toujou mande pou maksimòm, pa tipik, nimewo.
K: Ki enfòmasyon mwen ta dwe bay lè m ap mande yon sitasyon FORJ?
A: Kalite fib, longèdonn, kalite konektè, kantite chanèl optik, vitès wotasyon, koòdone aliye, evalyasyon IP, tanperati opere, epi si sikwi pouvwa oswa siyal tou bezwen travèse menm aks la. Plis nan sa a defini davans, pi egzak quote la.
Pwochen etap yo
Yon jwenti rotary fib optik se raman yon acha katalòg. Nan sistèm pwodiksyon li se yon eleman nan yon asanble rotary ibrid ki gen balans pèfòmans optik, anfòm mekanik, sele anviwònman an ak entegrasyon ak rès la nan machin nan.
Si w ap chèche yon nouvo konsepsyon oswa si w bezwen yon dezyèm opinyon sou yon spesifikasyon FORJ ki egziste deja, prepare atik ki nan lis seleksyon an pi wo a - kalite fib, longèdonn, konte chanèl, sib pèt ensèsyon, vitès wotasyon, evalyasyon IP ak nenpòt lòt chanèl pouvwa oswa siyal - akpataje yo ak ekip jeni aplikasyon nou an. Nou pral reponn ak yon pwopozisyon konkrè, ki gen ladan done tès dinamik ak yon konsèp mekanik, olye ke yon fich done jenerik.
